ਖੋਖਲੇ ਗਾਈਡ ਰੇਲ ਲਈ ਸਲਾਈਡਿੰਗ ਗਾਈਡ ਜੁੱਤੇ THY-GS-847

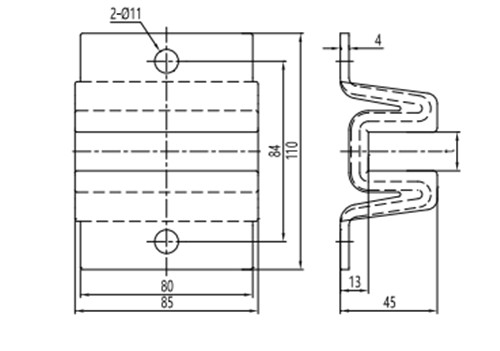

THY-GS-847 ਕਾਊਂਟਰਵੇਟ ਗਾਈਡ ਸ਼ੂ ਇੱਕ ਯੂਨੀਵਰਸਲ W-ਆਕਾਰ ਵਾਲਾ ਖੋਖਲਾ ਰੇਲ ਗਾਈਡ ਸ਼ੂ ਹੈ, ਜੋ ਇਹ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ ਕਿ ਕਾਊਂਟਰਵੇਟ ਡਿਵਾਈਸ ਕਾਊਂਟਰਵੇਟ ਗਾਈਡ ਰੇਲ ਦੇ ਨਾਲ ਲੰਬਕਾਰੀ ਤੌਰ 'ਤੇ ਚੱਲਦਾ ਹੈ। ਹਰੇਕ ਸੈੱਟ ਕਾਊਂਟਰਵੇਟ ਗਾਈਡ ਸ਼ੂਆਂ ਦੇ ਚਾਰ ਸੈੱਟਾਂ ਨਾਲ ਲੈਸ ਹੈ, ਜੋ ਕਿ ਕ੍ਰਮਵਾਰ ਕਾਊਂਟਰਵੇਟ ਬੀਮ ਦੇ ਹੇਠਲੇ ਅਤੇ ਉੱਪਰਲੇ ਹਿੱਸੇ 'ਤੇ ਸਥਾਪਿਤ ਕੀਤੇ ਗਏ ਹਨ। ਇਹ ਮੁੱਖ ਤੌਰ 'ਤੇ ਸਿੰਗਲ ਸ਼ੂ ਹੈੱਡ, ਆਇਲ ਕੱਪ ਹੋਲਡਰ ਅਤੇ ਸ਼ੂ ਸੀਟ ਤੋਂ ਬਣਿਆ ਹੈ। ਆਮ ਤੌਰ 'ਤੇ ਵਰਤਿਆ ਜਾਣ ਵਾਲਾ ਹੋਲ ਪਿੱਚ 60 ਲੰਬੇ ਛੇਕ ਹੁੰਦਾ ਹੈ, ਅਤੇ ਗੋਲ ਛੇਕ ਵਰਗੇ ਵੱਖ-ਵੱਖ ਹੋਲ ਪਿੱਚ ਵੀ ਹੁੰਦੇ ਹਨ। ਸਿੰਗਲ ਸ਼ੂ ਹੈੱਡ 4mm ਸਟੀਲ ਪਲੇਟ ਕਾਸਟ ਪੋਲੀਯੂਰੀਥੇਨ ਸਮੱਗਰੀ ਤੋਂ ਬਣਿਆ ਹੁੰਦਾ ਹੈ, ਜੋ ਗਾਈਡ ਸ਼ੂ ਨੂੰ ਮਜ਼ਬੂਤ ​​ਅਤੇ ਸਥਿਰ ਬਣਾਉਂਦਾ ਹੈ ਜਦੋਂ ਕਿ ਗਰੂਵ ਚੌੜਾਈ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ, ਅਤੇ ਕਾਊਂਟਰਵੇਟ ਫਰੇਮ ਅਤੇ ਗਾਈਡ ਸ਼ੂ ਵਿਚਕਾਰ ਰਗੜ ਕਾਰਨ ਹੋਣ ਵਾਲੇ ਸ਼ੋਰ ਨੂੰ ਘਟਾਉਂਦਾ ਹੈ। ਜੁੱਤੀ ਸੀਟ ਸਟੀਲ ਪਲੇਟ ਨਾਲ ਮੋੜੀ ਹੋਈ ਹੈ ਅਤੇ ਪਲਾਸਟਿਕ ਨਾਲ ਸਪਰੇਅ ਕੀਤੀ ਗਈ ਹੈ। ਇੰਸਟਾਲੇਸ਼ਨ ਹੇਠਲੇ ਛੇਕਾਂ ਦੀਆਂ ਬਹੁਤ ਸਾਰੀਆਂ ਸ਼ੈਲੀਆਂ ਹਨ, ਜੋ ਮੋਰੀ ਦੀ ਦੂਰੀ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਦੇ ਅਧਾਰ 'ਤੇ ਸਥਾਪਤ ਕਰਨ ਲਈ ਵਧੇਰੇ ਸੁਵਿਧਾਜਨਕ ਹਨ; ਗਾਈਡ ਸ਼ੂਅ ਦੇ ਉੱਪਰਲੇ ਹਿੱਸੇ ਵਿੱਚ ਤੇਲ ਕੱਪ ਦੀ ਆਸਾਨੀ ਨਾਲ ਸਥਾਪਨਾ ਲਈ ਇੱਕ ਤੇਲ ਕੱਪ ਮਾਊਂਟਿੰਗ ਬਰੈਕਟ ਹੈ, ਅਤੇ ਲੁਬਰੀਕੈਂਟ ਫੀਲਟ ਵਿੱਚੋਂ ਲੰਘਦਾ ਹੈ, ਗਾਈਡ ਰੇਲ 'ਤੇ ਸਮਾਨ ਰੂਪ ਵਿੱਚ ਲਾਗੂ ਹੁੰਦਾ ਹੈ ਤਾਂ ਜੋ ਗਾਈਡ ਸ਼ੂਅ ਲੁਬਰੀਕੇਸ਼ਨ ਦੀ ਭੂਮਿਕਾ ਨਿਭਾ ਸਕੇ। ਲਾਗੂ ਗਾਈਡ ਰੇਲ ਚੌੜਾਈ 16mm ਅਤੇ 10mm। ਇਹ ਗਾਈਡ ਸ਼ੂਅ ਇੱਕ ਅਸਲੀ ਸਹਾਇਕ ਉਤਪਾਦ ਹੈ। ਇਹ ਮਿਤਸੁਬੀਸ਼ੀ, ਓਟਿਸ, ਫੁਜੀਟੇਕ, ਕੋਨ, ਸ਼ਿੰਡਲਰ ਅਤੇ ਬ੍ਰਿਲਿਅੰਟ ਵਰਗੇ ਵੱਖ-ਵੱਖ ਬ੍ਰਾਂਡਾਂ ਦੀਆਂ ਲਿਫਟਾਂ ਲਈ ਢੁਕਵਾਂ ਹੈ। ਇਹ ਮੁੱਖ ਤੌਰ 'ਤੇ 1.75m/s ਤੋਂ ਘੱਟ ਰੇਟ ਕੀਤੀਆਂ ਸਪੀਡਾਂ ਵਾਲੀਆਂ ਲਿਫਟਾਂ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ। ਲਿਫਟ ਕਾਊਂਟਰਵੇਟ ਖੋਖਲੇ ਗਾਈਡ ਰੇਲਾਂ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ।
