ਸਥਾਈ ਚੁੰਬਕ ਸਮਕਾਲੀ ਗੇਅਰ ਰਹਿਤ ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ THY-TM-K200

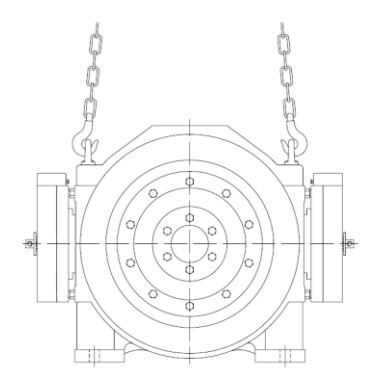

ਲਿਫਟਿੰਗ ਡਾਇਆਗ੍ਰਾਮ
| ਵੋਲਟੇਜ | 380 ਵੀ |
| ਰੱਸੀ | 2:1/4:1 |
| ਬ੍ਰੇਕ | ਡੀਸੀ110ਵੀ 2×1.3ਏ |
| ਭਾਰ | 350 ਕਿਲੋਗ੍ਰਾਮ |
| ਵੱਧ ਤੋਂ ਵੱਧ ਸਥਿਰ ਲੋਡ | 4000 ਕਿਲੋਗ੍ਰਾਮ |
1. ਤੇਜ਼ ਡਿਲਿਵਰੀ
2. ਲੈਣ-ਦੇਣ ਸਿਰਫ਼ ਸ਼ੁਰੂਆਤ ਹੈ, ਸੇਵਾ ਕਦੇ ਖਤਮ ਨਹੀਂ ਹੁੰਦੀ।
3. ਕਿਸਮ: ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ THY-TM-K200
4. ਅਸੀਂ TORINDRIVE, MONADRIVE, MONTANARI, FAXI, SYLG ਅਤੇ ਹੋਰ ਬ੍ਰਾਂਡਾਂ ਦੀਆਂ ਸਮਕਾਲੀ ਅਤੇ ਅਸਿੰਕ੍ਰੋਨਸ ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨਾਂ ਪ੍ਰਦਾਨ ਕਰ ਸਕਦੇ ਹਾਂ।
5. ਵਿਸ਼ਵਾਸ ਖੁਸ਼ੀ ਹੈ! ਮੈਂ ਤੁਹਾਡਾ ਵਿਸ਼ਵਾਸ ਕਦੇ ਨਹੀਂ ਤੋੜਾਂਗਾ!
THY-TM-K200 ਸਥਾਈ ਚੁੰਬਕ ਸਿੰਕ੍ਰੋਨਸ ਗੀਅਰਲੈੱਸ ਐਲੀਵੇਟਰ ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਦਾ ਡਿਜ਼ਾਈਨ ਅਤੇ ਉਤਪਾਦਨ "GB7588-2003-ਐਲੀਵੇਟਰ ਨਿਰਮਾਣ ਅਤੇ ਸਥਾਪਨਾ ਲਈ ਸੁਰੱਖਿਆ ਕੋਡ", "EN81-1: 1998-ਐਲੀਵੇਟਰ ਨਿਰਮਾਣ ਅਤੇ ਸਥਾਪਨਾ ਲਈ ਸੁਰੱਖਿਆ ਨਿਯਮ", "T24478-2009-ਐਲੀਵੇਟਰ ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਵਿੱਚ GB/ ਸੰਬੰਧਿਤ ਨਿਯਮਾਂ ਦੀ ਪਾਲਣਾ ਕਰਦਾ ਹੈ। ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਇੱਕ ਸਥਾਈ ਚੁੰਬਕ ਸਿੰਕ੍ਰੋਨਸ ਮੋਟਰ, ਇੱਕ ਟ੍ਰੈਕਸ਼ਨ ਵ੍ਹੀਲ ਅਤੇ ਇੱਕ ਬ੍ਰੇਕਿੰਗ ਸਿਸਟਮ ਤੋਂ ਬਣੀ ਹੈ। ਉੱਚ-ਪ੍ਰਦਰਸ਼ਨ ਵਾਲੇ ਸਥਾਈ ਚੁੰਬਕ ਸਮੱਗਰੀ ਅਤੇ ਇੱਕ ਵਿਸ਼ੇਸ਼ ਮੋਟਰ ਢਾਂਚੇ ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹੋਏ, ਇਸ ਵਿੱਚ ਘੱਟ ਗਤੀ ਅਤੇ ਵੱਡੇ ਟਾਰਕ ਦੀਆਂ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਹਨ। K ਸੀਰੀਜ਼ ਵਿੱਚ ਇੱਕ ਬਾਹਰੀ ਰੋਟਰ ਢਾਂਚਾ ਹੈ, ਅਤੇ ਬ੍ਰੇਕ ਸਿਸਟਮ ਇੱਕ ਬਲਾਕ ਬ੍ਰੇਕ ਢਾਂਚਾ ਹੈ। ਟ੍ਰੈਕਸ਼ਨ ਵ੍ਹੀਲ ਅਤੇ ਬ੍ਰੇਕ ਵ੍ਹੀਲ ਸਮਕਾਲੀ ਤੌਰ 'ਤੇ ਸਥਿਰ ਤੌਰ 'ਤੇ ਜੁੜੇ ਹੋਏ ਹਨ ਅਤੇ ਮੋਟਰ ਦੇ ਸ਼ਾਫਟ ਐਕਸਟੈਂਸ਼ਨ ਸਿਰੇ 'ਤੇ ਸਿੱਧੇ ਤੌਰ 'ਤੇ ਸਥਾਪਿਤ ਹਨ। ਬ੍ਰੇਕ ਬ੍ਰੇਕਿੰਗ ਸਥਿਤੀ ਦੀ ਨਿਗਰਾਨੀ ਕਰਨ ਲਈ ਇੱਕ ਮਾਈਕ੍ਰੋ ਸਵਿੱਚ ਨਾਲ ਲੈਸ ਹੈ। ਜਦੋਂ ਬ੍ਰੇਕ ਖੋਲ੍ਹੀ ਜਾਂਦੀ ਹੈ, ਤਾਂ ਮਾਈਕ੍ਰੋ ਸਵਿੱਚ ਦਾ ਆਮ ਤੌਰ 'ਤੇ ਖੁੱਲ੍ਹਾ ਸੰਪਰਕ ਬੰਦ ਹੋ ਜਾਂਦਾ ਹੈ। ਇਹ ਮਸ਼ੀਨ ਰੂਮ ਵਾਲੀ ਲਿਫਟ ਅਤੇ ਮਸ਼ੀਨ ਰੂਮ ਤੋਂ ਬਿਨਾਂ ਲਿਫਟ ਲਈ ਢੁਕਵਾਂ ਹੈ। ਟ੍ਰੈਕਸ਼ਨ ਅਨੁਪਾਤ 2:1 ਅਤੇ 4:1 ਹੈ, ਰੇਟ ਕੀਤਾ ਲੋਡ 630KG~1150KG ਹੈ, ਰੇਟ ਕੀਤੀ ਗਤੀ 0.5~2.5m/s ਹੈ, ਅਤੇ ਟ੍ਰੈਕਸ਼ਨ ਸ਼ੀਵ ਵਿਆਸ 400mm ਅਤੇ 450mm ਹੋ ਸਕਦਾ ਹੈ। ਹਰੇਕ ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਉਤਪਾਦ ਦੀ ਗੁਣਵੱਤਾ ਅਤੇ ਪ੍ਰਦਰਸ਼ਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਫੈਕਟਰੀ ਛੱਡਣ ਤੋਂ ਪਹਿਲਾਂ ਸਖਤ ਗੁਣਵੱਤਾ ਨਿਰੀਖਣ ਪਾਸ ਕਰਦੀ ਹੈ।
1.ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਦੀ ਸਥਾਪਨਾ
•ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਲਗਾਉਣ ਤੋਂ ਪਹਿਲਾਂ, ਤੁਹਾਨੂੰ ਇੰਸਟਾਲੇਸ਼ਨ ਫਰੇਮ ਅਤੇ ਨੀਂਹ ਦੀ ਮਜ਼ਬੂਤੀ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣਾ ਚਾਹੀਦਾ ਹੈ।
• ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਨੂੰ ਲਹਿਰਾਉਂਦੇ ਸਮੇਂ, ਕਿਰਪਾ ਕਰਕੇ ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਬਾਡੀ 'ਤੇ ਹੋਇਸਟਿੰਗ ਰਿੰਗ ਜਾਂ ਮੋਰੀ ਦੀ ਵਰਤੋਂ ਕਰੋ।
• ਚੁੱਕਦੇ ਸਮੇਂ, ਇਹ ਯਕੀਨੀ ਬਣਾਓ ਕਿ ਤੁਸੀਂ ਖੜ੍ਹੇ ਹੋ ਕੇ ਚੁੱਕੋ, ਅਤੇ ਦੋ ਹੁੱਕਾਂ ਵਿਚਕਾਰ ਕੋਣ 90° ਤੋਂ ਘੱਟ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ।
• ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਦਾ ਇੰਸਟਾਲੇਸ਼ਨ ਪਲੇਨ ਪੱਧਰ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ, ਅਤੇ ਇਸਦੇ ਅਨੁਸਾਰੀ ਵਾਈਬ੍ਰੇਸ਼ਨ ਘਟਾਉਣ ਦੇ ਉਪਾਅ ਹੋਣੇ ਚਾਹੀਦੇ ਹਨ।
• ਸਟੀਲ ਦੀ ਤਾਰ ਦੀ ਰੱਸੀ ਲਟਕਾਈ ਹੋਈ ਹੈ ਅਤੇ ਇਸ ਨਾਲ ਸੰਬੰਧਿਤ ਭਾਰ ਟ੍ਰੈਕਸ਼ਨ ਸ਼ੀਵ ਦੇ ਕੇਂਦਰੀ ਸਮਤਲ ਵਿੱਚੋਂ ਲੰਬਕਾਰੀ ਤੌਰ 'ਤੇ ਲੰਘਣਾ ਚਾਹੀਦਾ ਹੈ।
• ਇਹ ਯਕੀਨੀ ਬਣਾਓ ਕਿ ਫਰੇਮ ਦੀ ਸਤ੍ਹਾ ਜਿੱਥੇ ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਲਗਾਈ ਗਈ ਹੈ, ਸਮਤਲ ਹੋਵੇ ਅਤੇ ਵੱਧ ਤੋਂ ਵੱਧ ਮਨਜ਼ੂਰ ਭਟਕਣਾ 0.1mm ਹੋਵੇ।
•ਮਸ਼ੀਨ ਰੂਮ ਦਾ ਹੈਂਡ ਵ੍ਹੀਲ ਮੁੱਖ ਯੂਨਿਟ ਦੇ ਪਿਛਲੇ ਪਾਸੇ ਖੱਬੇ ਪਾਸੇ ਹੇਠਾਂ ਹੈ। ਕਿਰਪਾ ਕਰਕੇ ਫਰੇਮ ਦੇ ਦਖਲ ਵੱਲ ਧਿਆਨ ਦਿਓ।
• ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਨੂੰ ਫਿਕਸ ਕਰਨ ਲਈ ਬੋਲਟਾਂ ਦੇ ਆਕਾਰ ਪੈਰਾਂ ਦੇ ਛੇਕ ਨਾਲ ਲੈਸ ਹੁੰਦੇ ਹਨ, ਅਤੇ 8.8 ਦੀ ਮਜ਼ਬੂਤੀ ਵਾਲੇ ਬੋਲਟ ਵਰਤੇ ਜਾਂਦੇ ਹਨ।
•ਆਮ ਤੌਰ 'ਤੇ ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਇੱਕ ਐਂਟੀ-ਜੰਪਿੰਗ ਰਾਡ ਅਤੇ ਇੱਕ ਸੁਰੱਖਿਆ ਕਵਰ ਨਾਲ ਲੈਸ ਹੁੰਦੀ ਹੈ, ਕਿਰਪਾ ਕਰਕੇ ਵਾਇਰ ਰੱਸੀ ਲਗਾਉਣ ਤੋਂ ਬਾਅਦ ਇਸਨੂੰ ਰੀਸੈਟ ਕਰੋ।
2.ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਡੀਬੱਗਿੰਗ
• ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਨੂੰ ਚਾਲੂ ਕਰਨ ਦਾ ਕੰਮ ਪੇਸ਼ੇਵਰ ਅਤੇ ਸਿਖਲਾਈ ਪ੍ਰਾਪਤ ਤਕਨੀਸ਼ੀਅਨਾਂ ਦੁਆਰਾ ਕੀਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ।
• ਡੀਬੱਗਿੰਗ ਦੌਰਾਨ ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਵਾਈਬ੍ਰੇਟ ਕਰ ਸਕਦੀ ਹੈ। ਡੀਬੱਗਿੰਗ ਤੋਂ ਪਹਿਲਾਂ ਕਿਰਪਾ ਕਰਕੇ ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਨੂੰ ਭਰੋਸੇਯੋਗ ਢੰਗ ਨਾਲ ਠੀਕ ਕਰੋ।
• ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਨੂੰ ਸੁਚਾਰੂ ਢੰਗ ਨਾਲ ਚਲਾਉਣ ਲਈ, ਕਿਰਪਾ ਕਰਕੇ ਨੇਮਪਲੇਟ 'ਤੇ ਦਿੱਤੇ ਡੇਟਾ ਦੇ ਅਨੁਸਾਰ ਇਨਵਰਟਰ ਸੈੱਟ ਕਰੋ ਅਤੇ ਸਵੈ-ਸਿਖਲਾਈ ਕਰੋ।
• ਜੇਕਰ ਸਵੈ-ਸਿਖਲਾਈ ਫੰਕਸ਼ਨ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਤਾਰ ਦੀ ਰੱਸੀ ਨੂੰ ਡਿਸਕਨੈਕਟ ਕਰਨਾ ਚਾਹੀਦਾ ਹੈ ਅਤੇ ਬ੍ਰੇਕ ਨੂੰ ਊਰਜਾਵਾਨ ਬਣਾਇਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ ਅਤੇ ਆਮ ਤੌਰ 'ਤੇ ਕੰਮ ਕਰਦਾ ਹੈ।
•ਏਨਕੋਡਰ ਮੂਲ ਸਵੈ-ਸਿਖਲਾਈ ਘੱਟੋ-ਘੱਟ ਤਿੰਨ ਵਾਰ, ਅਤੇ ਸਵੈ-ਸਿਖਲਾਈ ਕੋਣ ਮੁੱਲ ਦਾ ਭਟਕਣਾ 5 ਡਿਗਰੀ ਦੇ ਅੰਦਰ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ।
3.ਟ੍ਰੈਕਸ਼ਨ ਮਸ਼ੀਨ ਚੱਲ ਰਹੀ ਹੈ
• ਕਿਰਪਾ ਕਰਕੇ ਅੱਗੇ ਦੌੜੋ ਅਤੇ ਪਹਿਲਾਂ ਘੱਟ ਗਤੀ (ਨਿਰੀਖਣ ਗਤੀ) 'ਤੇ ਘੁੰਮਾਓ ਤਾਂ ਜੋ ਇਹ ਪੁਸ਼ਟੀ ਕੀਤੀ ਜਾ ਸਕੇ ਕਿ ਸਿਸਟਮ ਆਮ ਤੌਰ 'ਤੇ ਕੰਮ ਕਰ ਰਿਹਾ ਹੈ ਜਾਂ ਨਹੀਂ।
• ਕਿਰਪਾ ਕਰਕੇ ਇੱਕ ਨਿਸ਼ਚਿਤ ਸਮੇਂ ਲਈ ਇੱਕ ਪਰਿਵਰਤਨਸ਼ੀਲ ਗਤੀ 'ਤੇ ਚਲਾਓ, ਇਹ ਨਿਗਰਾਨੀ ਕਰਦੇ ਹੋਏ ਕਿ ਕੀ ਓਪਰੇਟਿੰਗ ਕਰੰਟ ਇੱਕ ਵਾਜਬ ਸੀਮਾ ਦੇ ਅੰਦਰ ਹੈ।
• ਜਦੋਂ ਐਲੀਵੇਟਰ ਦੀ ਰਫ਼ਤਾਰ ਨਿਰਧਾਰਤ ਕੀਤੀ ਗਈ ਹੋਵੇ, ਤਾਂ ਕਾਰ ਦੇ ਆਰਾਮਦਾਇਕ ਸਮਾਯੋਜਨ ਨੂੰ ਇਨਵਰਟਰ ਦੇ ਅਨੁਸਾਰੀ ਮਾਪਦੰਡਾਂ ਅਨੁਸਾਰ ਸੈੱਟ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ।
