2-ਪੱਤੇ ਕੇਂਦਰ ਖੋਲ੍ਹਣ ਵਾਲਾ ਲੈਂਡਿੰਗ ਡੋਰ ਡਿਵਾਈਸ THY-LD-B
1. ਅਨਲੌਕਿੰਗ ਵਿਧੀ ਦਰਵਾਜ਼ੇ ਦੇ ਪੈਨਲ ਨੂੰ ਅਨਲੌਕ ਕਰਨਾ ਅਤੇ 45 ਕਿਲੋਗ੍ਰਾਮ ਪੈਂਡੂਲਮ ਪ੍ਰਭਾਵ ਟੈਸਟ ਪਾਸ ਕਰਨਾ ਹੈ।
2. ਦਰਵਾਜ਼ੇ ਨੂੰ ਇੱਕ ਭਾਰੀ ਹਥੌੜੇ ਨਾਲ ਬੰਦ ਕਰਨ ਲਈ ਮਜਬੂਰ ਕੀਤਾ ਜਾਂਦਾ ਹੈ, ਅਤੇ ਭਾਰੀ ਹਥੌੜਾ ਅਤੇ ਗਾਈਡ ਟਿਊਬ ਨੂੰ ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਅੰਦਰਲੇ ਪਾਸੇ ਰੱਖਿਆ ਜਾਂਦਾ ਹੈ।
3. ਦਰਵਾਜ਼ੇ ਦੇ ਤਾਲੇ ਨੇ ਨੈਸ਼ਨਲ ਐਲੀਵੇਟਰ ਇੰਸਪੈਕਸ਼ਨ ਸੈਂਟਰ ਦਾ ਟੈਸਟ ਪਾਸ ਕਰ ਲਿਆ ਹੈ ਅਤੇ CE ਅਤੇ CU-TR ਸਰਟੀਫਿਕੇਸ਼ਨ ਪ੍ਰਾਪਤ ਕੀਤਾ ਹੈ।
4. ਦਰਵਾਜ਼ੇ ਦੇ ਤਾਲੇ ਦਾ ਲਾਗੂ ਵੋਲਟੇਜ: ≤ AC230V, ≤ DC110V।
1. ਸਿਲ ਅਤੇ ਦਰਵਾਜ਼ੇ ਦੇ ਢੱਕਣ ਦੀ ਸਥਾਪਨਾ
1.1. ਸਿਲ ਦੇ ਪ੍ਰਵੇਸ਼ ਅਤੇ ਨਿਕਾਸ ਦੀ ਸਥਿਤੀ ਨੂੰ ਹੋਇਸਟਵੇਅ ਦੇ ਆਕਾਰ ਦੇ ਅਨੁਸਾਰ ਨਿਰਧਾਰਤ ਕਰੋ; ਸਿਲ ਦੇ ਕੇਂਦਰ ਨੂੰ ਪ੍ਰਵੇਸ਼ ਅਤੇ ਨਿਕਾਸ ਦੇ ਕੇਂਦਰ ਦੇ ਸਮਾਨ ਹੋਣ ਲਈ ਵਿਵਸਥਿਤ ਕਰੋ, ਅਤੇ ਸਿਲ ਦੇ ਕੇਂਦਰ ਨੂੰ ਚਿੰਨ੍ਹਿਤ ਕਰੋ; ਸਿਲ ਦੇ ਪੱਧਰ ਨੂੰ 1/1000 ਤੋਂ ਘੱਟ ਵਿਵਸਥਿਤ ਕਰੋ; ਪਾਣੀ ਨੂੰ ਹੋਇਸਟਵੇਅ ਵਿੱਚ ਦਾਖਲ ਹੋਣ ਤੋਂ ਰੋਕਣ ਲਈ ਸਤ੍ਹਾ।

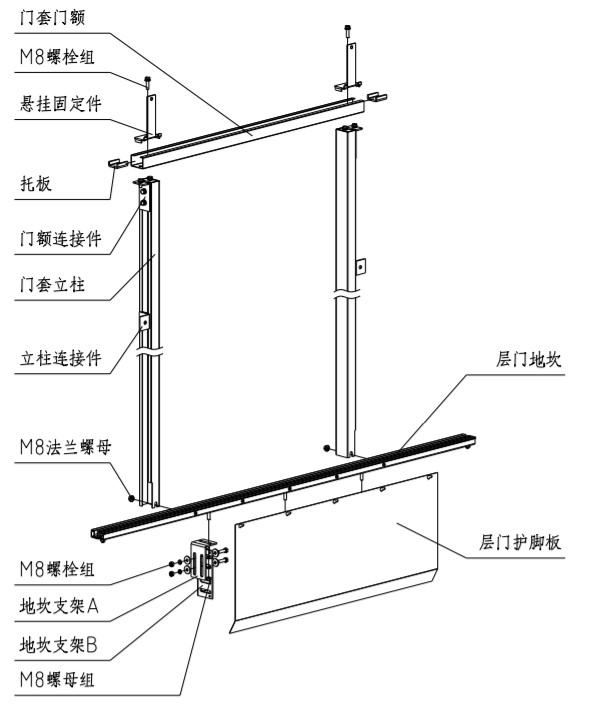

1.2. ਦਰਵਾਜ਼ੇ ਦੇ ਢੱਕਣ ਵਾਲੇ ਕਾਲਮ ਅਤੇ ਦਰਵਾਜ਼ੇ ਦੇ ਢੱਕਣ ਵਾਲੇ ਦਰਵਾਜ਼ੇ ਨੂੰ ਜੋੜਨ ਵਾਲੇ ਟੁਕੜਿਆਂ ਨਾਲ ਇਕੱਠਾ ਕਰੋ, ਅਤੇ ਲਟਕਦੇ ਫਿਕਸਿੰਗ ਹਿੱਸੇ ਲਗਾਓ; ਦਰਵਾਜ਼ੇ ਨੂੰ ਸਿਲ 'ਤੇ ਰੱਖੋ, ਦਰਵਾਜ਼ੇ ਦੇ ਢੱਕਣ ਵਾਲੇ ਕਾਲਮ ਦੀ ਲੰਬਕਾਰੀਤਾ ਨੂੰ 1/1000 ਤੋਂ ਘੱਟ ਕਰਨ ਲਈ ਵਿਵਸਥਿਤ ਕਰੋ; ਦਰਵਾਜ਼ੇ ਦੇ ਢੱਕਣ ਦਾ ਕੇਂਦਰ ਪ੍ਰਵੇਸ਼ ਦੁਆਰ ਅਤੇ ਨਿਕਾਸ ਦੇ ਕੇਂਦਰ ਦੇ ਨਾਲ ਇਕਸਾਰ ਹੈ ਸਿਲ ਸੈਂਟਰ ਮਾਰਕ ਮਾਪ; ਦਰਵਾਜ਼ੇ ਦੇ ਢੱਕਣ ਦੇ ਹੇਠਲੇ ਮੱਥੇ ਦੇ ਪਲੇਨ ਦਾ ਆਕਾਰ ਅਤੇ ਸਿਲ ਦੇ ਉੱਪਰਲੇ ਪਲੇਨ ਦਾ ਆਕਾਰ ਨੈੱਟ ਦਰਵਾਜ਼ੇ ਦੀ ਉਚਾਈ ਹੈ। ਐਡਜਸਟਮੈਂਟ ਪੂਰਾ ਹੋਣ ਤੋਂ ਬਾਅਦ, M8 ਫਲੈਂਜ ਨਟ ਨੂੰ ਲਾਕ ਕਰੋ। ਆਕਾਰ ਨੂੰ ਐਡਜਸਟ ਕਰਨ ਤੋਂ ਬਾਅਦ, ਕਾਲਮ ਕਨੈਕਟਰ ਨੂੰ ਕੰਧ ਨਾਲ ਫਿਕਸ ਕਰੋ।
1.3. ਲੈਂਡਿੰਗ ਡੋਰ ਟੋ ਗਾਰਡ ਨੂੰ ਸੀਲ 'ਤੇ ਲਗਾਓ।

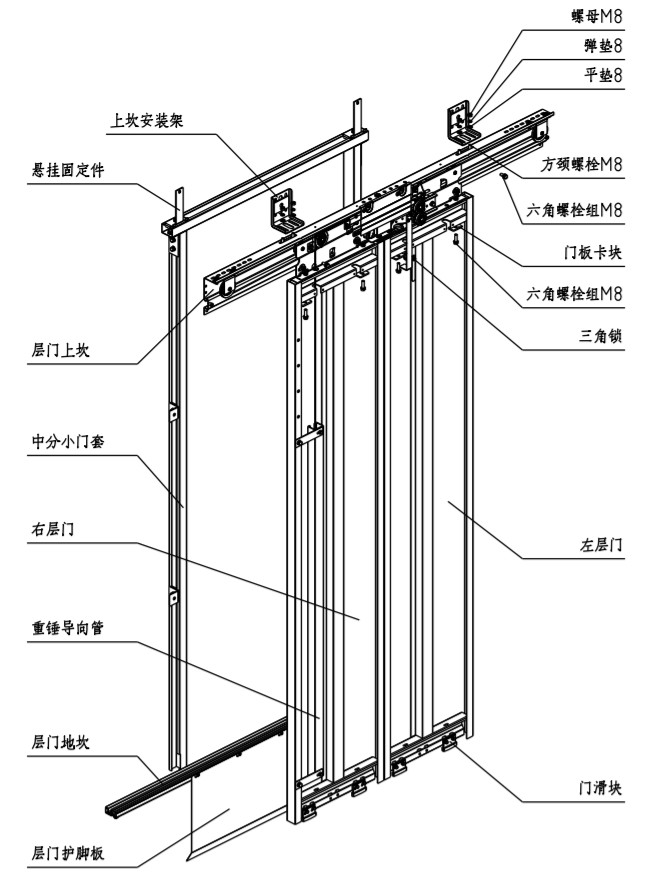

2. ਲੈਂਡਿੰਗ ਡੋਰ ਡਿਵਾਈਸ ਦੀ ਸਥਾਪਨਾ

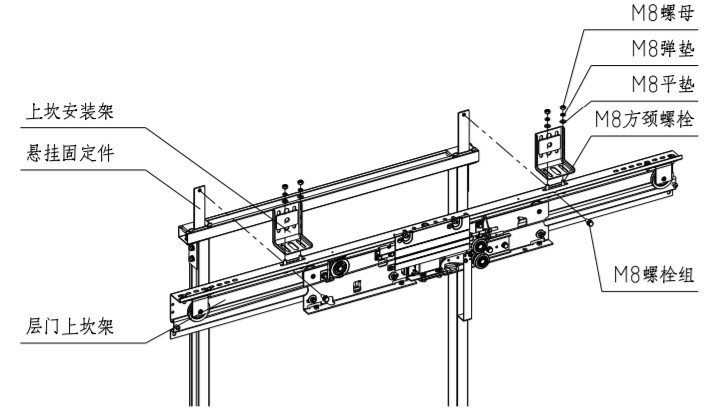

2.1. ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਉੱਪਰਲੇ ਸਿਲ ਫਰੇਮ ਨੂੰ ਸਸਪੈਂਸ਼ਨ ਫਿਕਸਿੰਗ ਹਿੱਸੇ ਦੇ ਹੇਠਲੇ ਸਿਰੇ 'ਤੇ ਬਾਰਬ ਨਾਲ ਇਕਸਾਰ ਕਰੋ, ਅਤੇ ਉੱਪਰਲੇ ਸਿਲ ਫਰੇਮ ਅਤੇ ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਸਸਪੈਂਸ਼ਨ ਫਿਕਸਿੰਗ ਹਿੱਸੇ ਨੂੰ M8*20 ਬੋਲਟ ਸਮੂਹ ਰਾਹੀਂ ਲਾਕ ਕਰੋ।
2.2. ਐਕਸਪੈਂਸ਼ਨ ਬੋਲਟ ਜਾਂ ਥਰੂ-ਵਾਲ ਬੋਲਟ ਨਾਲ ਹੋਇਸਟਵੇਅ ਦੀਵਾਰ 'ਤੇ ਉੱਪਰਲੀ ਸਿਲ ਮਾਊਂਟਿੰਗ ਫਰੇਮ ਨੂੰ ਠੀਕ ਕਰੋ। ਉੱਪਰਲੀ ਸਿਲ ਮਾਊਂਟਿੰਗ ਫਰੇਮ ਅਤੇ ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੀ ਉੱਪਰਲੀ ਸਿਲ M8 ਵਰਗ ਗਰਦਨ ਬੋਲਟ ਦੁਆਰਾ ਜੁੜੇ ਹੋਏ ਹਨ।
2.3. ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਉੱਪਰਲੇ ਹਿੱਸੇ ਨੂੰ ਖੱਬੇ ਅਤੇ ਸੱਜੇ ਐਡਜਸਟ ਕਰੋ ਤਾਂ ਜੋ ਦਰਵਾਜ਼ੇ ਦਾ ਕੇਂਦਰ ਖੁੱਲ੍ਹਾ ਹੋਵੇ ਅਤੇ ਪ੍ਰਵੇਸ਼ ਦੁਆਰ ਅਤੇ ਨਿਕਾਸ ਦਾ ਕੇਂਦਰ ਇਕਸਾਰ ਹੋਵੇ।
2.4. ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਵਾਲੇ ਯੰਤਰ ਦੇ ਫਰਸ਼ ਦੀ ਲੰਬਕਾਰੀਤਾ ਨੂੰ ਵਿਵਸਥਿਤ ਕਰੋ। ਇੱਕ ਲੰਬਕਾਰੀ ਲਾਈਨ ਵਿਛਾ ਕੇ ਜਾਂ ਕਾਰ ਦੇ ਦਰਵਾਜ਼ੇ ਦੀ ਸੀਲ ਨੂੰ ਹਵਾਲੇ ਵਜੋਂ ਲੈ ਕੇ ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਵਾਲੇ ਯੰਤਰ ਦੇ ਫਰਸ਼ ਦੀ ਲੰਬਕਾਰੀਤਾ ਨੂੰ ±0.5mm ਤੱਕ ਵਿਵਸਥਿਤ ਕਰੋ।

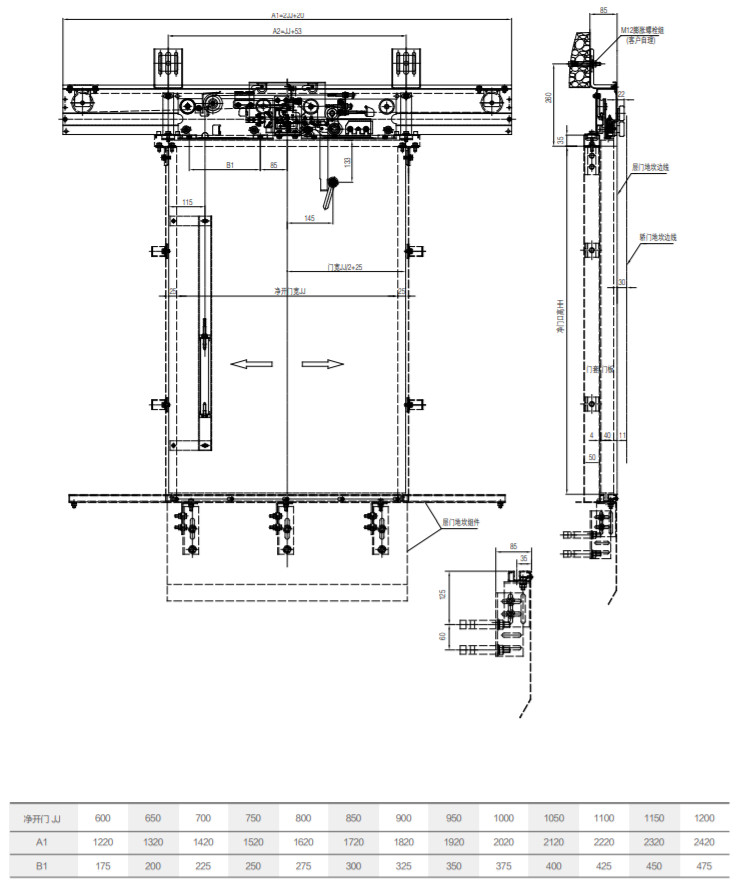

2.5 ਹੇਠ ਲਿਖੇ ਫਰਸ਼ ਦੇ ਦਰਵਾਜ਼ਿਆਂ 'ਤੇ ਸਿਲ ਫਰੇਮ ਦੀ ਸਥਾਪਨਾ ਦੇ ਮੁੱਖ ਮਾਪਦੰਡਾਂ ਦੀ ਸਮੀਖਿਆ ਕਰਨ ਤੋਂ ਬਾਅਦ, ਸਾਰੇ ਇੰਸਟਾਲੇਸ਼ਨ ਬੋਲਟਾਂ ਨੂੰ ਕੱਸੋ:

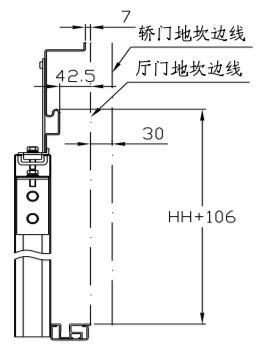

ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਉੱਪਰਲੇ ਸਿਲ ਫਰੇਮ ਦੀ ਉਚਾਈ: ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਉੱਪਰਲੇ ਸਿਲ ਫਰੇਮ ਗਾਈਡ ਰੇਲ ਦੀ ਉੱਪਰਲੀ ਸਤ੍ਹਾ ਅਤੇ ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਸਿਲ ਵਿਚਕਾਰ ਦੂਰੀ HH+106mm ਹੈ;
ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਉੱਪਰਲੇ ਸਿਲ ਫਰੇਮ ਦਾ ਕੇਂਦਰ: ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਉੱਪਰਲੇ ਸਿਲ ਫਰੇਮ ਦੇ ਕੇਂਦਰ ਅਤੇ ਪ੍ਰਵੇਸ਼ ਦੁਆਰ ਅਤੇ ਨਿਕਾਸ ਦੇ ਕੇਂਦਰ ਵਿਚਕਾਰ ਭਟਕਣਾ ±1mm ਹੈ;
ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੀ ਉਪਰਲੀ ਸਿਲ ਗਾਈਡ ਰੇਲ ਅਤੇ ਕਾਰ ਦੇ ਦਰਵਾਜ਼ੇ ਦੀ ਸਿਲ ਵਿਚਕਾਰ ਦੂਰੀ: ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੀ ਉਪਰਲੀ ਸਿਲ ਗਾਈਡ ਰੇਲ ਅਤੇ ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੀ ਸਿਲ ਵਿਚਕਾਰ ਦੂਰੀ 42.5mm ਹੈ, ਅਤੇ ਕਾਰ ਦੇ ਦਰਵਾਜ਼ੇ ਦੀ ਸਿਲ ਤੋਂ ਦੂਰੀ 72.5mm ਹੈ।
ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਉੱਪਰਲੇ ਸਿਲ ਫਰੇਮ ਦੀ ਉਚਾਈ: ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਉੱਪਰਲੇ ਸਿਲ ਫਰੇਮ ਗਾਈਡ ਰੇਲ ਦੀ ਉੱਪਰਲੀ ਸਤ੍ਹਾ ਅਤੇ ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਸਿਲ ਵਿਚਕਾਰ ਦੂਰੀ HH+106mm ਹੈ;
ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਉੱਪਰਲੇ ਸਿਲ ਫਰੇਮ ਦਾ ਕੇਂਦਰ: ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੇ ਉੱਪਰਲੇ ਸਿਲ ਫਰੇਮ ਦੇ ਕੇਂਦਰ ਅਤੇ ਪ੍ਰਵੇਸ਼ ਦੁਆਰ ਅਤੇ ਨਿਕਾਸ ਦੇ ਕੇਂਦਰ ਵਿਚਕਾਰ ਭਟਕਣਾ ±1mm ਹੈ;
ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੀ ਉਪਰਲੀ ਸਿਲ ਗਾਈਡ ਰੇਲ ਅਤੇ ਕਾਰ ਦੇ ਦਰਵਾਜ਼ੇ ਦੀ ਸਿਲ ਵਿਚਕਾਰ ਦੂਰੀ: ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੀ ਉਪਰਲੀ ਸਿਲ ਗਾਈਡ ਰੇਲ ਅਤੇ ਲੈਂਡਿੰਗ ਦਰਵਾਜ਼ੇ ਦੀ ਸਿਲ ਵਿਚਕਾਰ ਦੂਰੀ 42.5mm ਹੈ, ਅਤੇ ਕਾਰ ਦੇ ਦਰਵਾਜ਼ੇ ਦੀ ਸਿਲ ਤੋਂ ਦੂਰੀ 72.5mm ਹੈ।
